上海青鱼地暖采暖施工规范及工艺流程

　　早在上世纪五六十年代,低温地板辐射采暖技术就在欧美、韩、日等地得到迅速发展,经过时间和使用验证,低温地板辐射采暖节省能源,技术成熟,热效率高,是科学、节能、保健的一种采暖方式。

　　地暖采暖全称为低温地板辐射采暖, 是以不高于60℃的热水为热媒,在加热管内循环流动,加热地板,通过地面以辐射和对流的传导方式向室内供热的供暖方式。

　　地暖其实是一项较为复杂的系统工程,只关注产品的品质是远远不够的。追求更优质的地面保温系统,不仅需要我们重视地面保温系统材料的质量, 更要注重产品的施工规范。

　　1 地暖采暖结构

　　混凝土层:钢筋混凝土楼板。热反射层:无纺布基铝箔材料,具有单向传热、保温和防水的功能。保温层:一般要求厚度不小于30 毫米的YX泡沫混凝土用于隔热。地热管线:塑料管材( 水热) 供热方式。砂粒:固定地热管线,均匀辐射热量,避免局部温度过高。水泥砂浆填充层:普通房屋的水泥地面。铺地材料及防潮材料:比如木地板和瓷砖等。

　　2 原料和工具

　　青鱼地暖辅材边界保温条、挤塑板、镜面反射膜、卡钉、盘管、保温套管、铝箔胶带、生料带、分集水器、生料带、美工刀、尺子、扫把、卡钉枪、卷尺等。管材是地暖工程中的重中之重,目前用于地暖铺装的管材有好几种,常见的有PEX、PERT、PB、铝塑管等。

　　管件和管材的内外壁应平整、光滑,无气泡、裂口、裂纹、脱皮和明显的凹陷;管件和管材颜色应一致,无色泽不均匀;

　　地暖产品装卸运输应小心轻放,不能受到剧烈碰撞和尖锐物冲击,避免接触油污,在储运和施工过程中要防止泥土和杂物进入管内,存放处避免阳光直射。

　　3 地暖埋管铺设方式

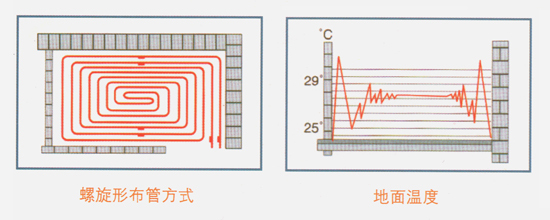

　　1 螺旋型布管方式

　　这种方式通常可以产生均匀的地面温度，并可通过调整管间距来满足局部区域特殊要求，由于采暖螺旋型布管时管道只弯曲了90度，材料所受弯曲应力较小，这也是推荐使用的一种盘管方式。

　　2 迂回型布管方式

　　这种方式通常产生的温度一端高一端低，而且布管时管路要弯曲180度，材料所受应力较大，所以只推荐在较狭小的空间内采用。

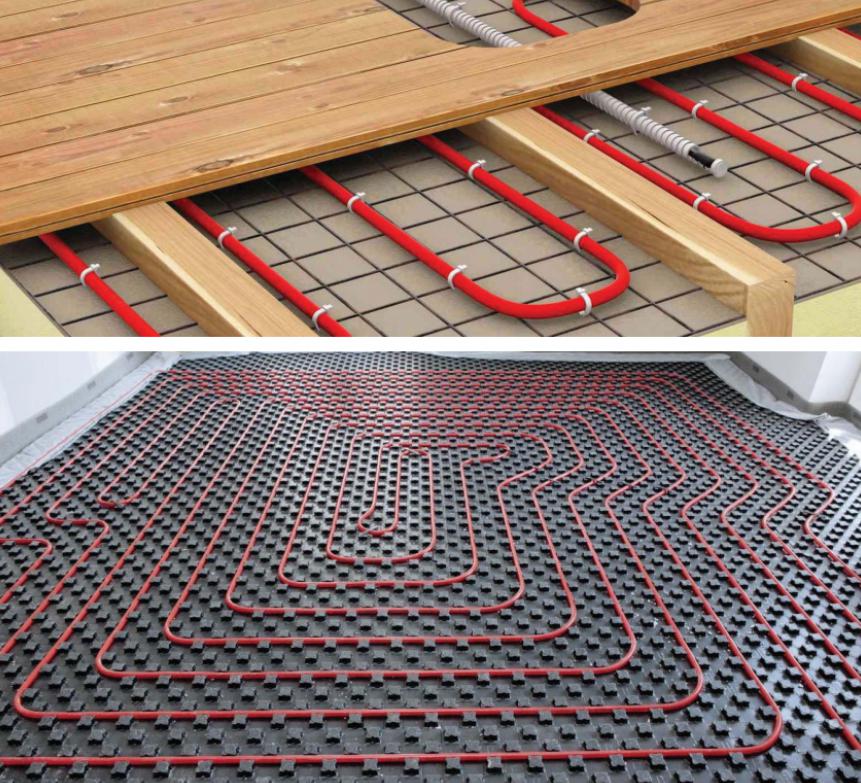

　　3 螺旋迂回型布管方式

　　由于房间结构复杂多样，除上述两种典型布管方式外，混合型布管方式也经常的被采用。

　　4 施工条件

　　地板采暖可以在水电改造工序全部结束后进行,也可以和水装修、强弱电系统改造结合进行。在前期一定要预留地暖温控线和温控管,以免导致配合困难或责任不明耽误工期,质量难以保证。用户需让地暖服务商与装修公司提前沟通,协调工作配合流程。

　　室内粗装修完毕,应保证土建地面墙体均已完工,并做过基础找平,场地内无其他工种在施工,地面平整度要求高低差小于8mm。地暖和墙壁之间有一定的距离,并且这段距离均匀的围绕着整个墙壁,这个就是伸缩缝,按照地暖的相关规定,但凡地暖安装工程的施工长度超过6 米,一定要留伸缩缝,防止在使用时,由于热胀冷缩从而导致地暖龟裂影响供暖效果,在缝中填充弹性膨胀膏( 或进口弹性密封胶) 。

　　施工现场的用水、用电、材料储存场地等临时设施能够满足施工要求,施工环境温度不宜低于5℃。

　　地暖设计图纸及其他技术文件齐全。地板辐射采暖工程施工方案经审批并进行了技术交底。

　　地暖工程中使用的主要材料、设备及半成品,应有符合国家或部门颁布的技术质量鉴定文件,或产品合格证。

　　现场施工人员应熟悉管材的一般性能,掌握必要的操作要点。

　　5 主要工艺流程

　　土建结构具备地暖施工作业面———固定分集水器———粘贴边角保温———铺设聚苯板———铺设钢丝网———铺设盘管并加以固定———设置伸缩缝、伸缩套管———中间试压———回填混凝土———试压验收
